Salut a tous , ce petit sujet que je vais essayer de faire le plus complet possible sur la pose et raccordement d'un CarPlay bmw E38 .

Cela vas comprendre le matériel car dans mon cas la connectique est importante pour en tirer le maximum de qualité audio .

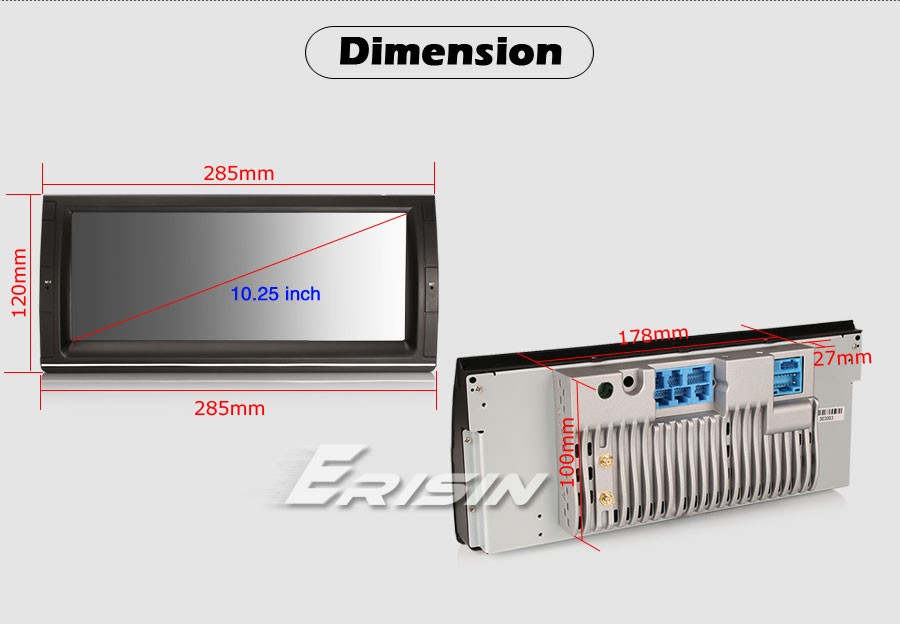

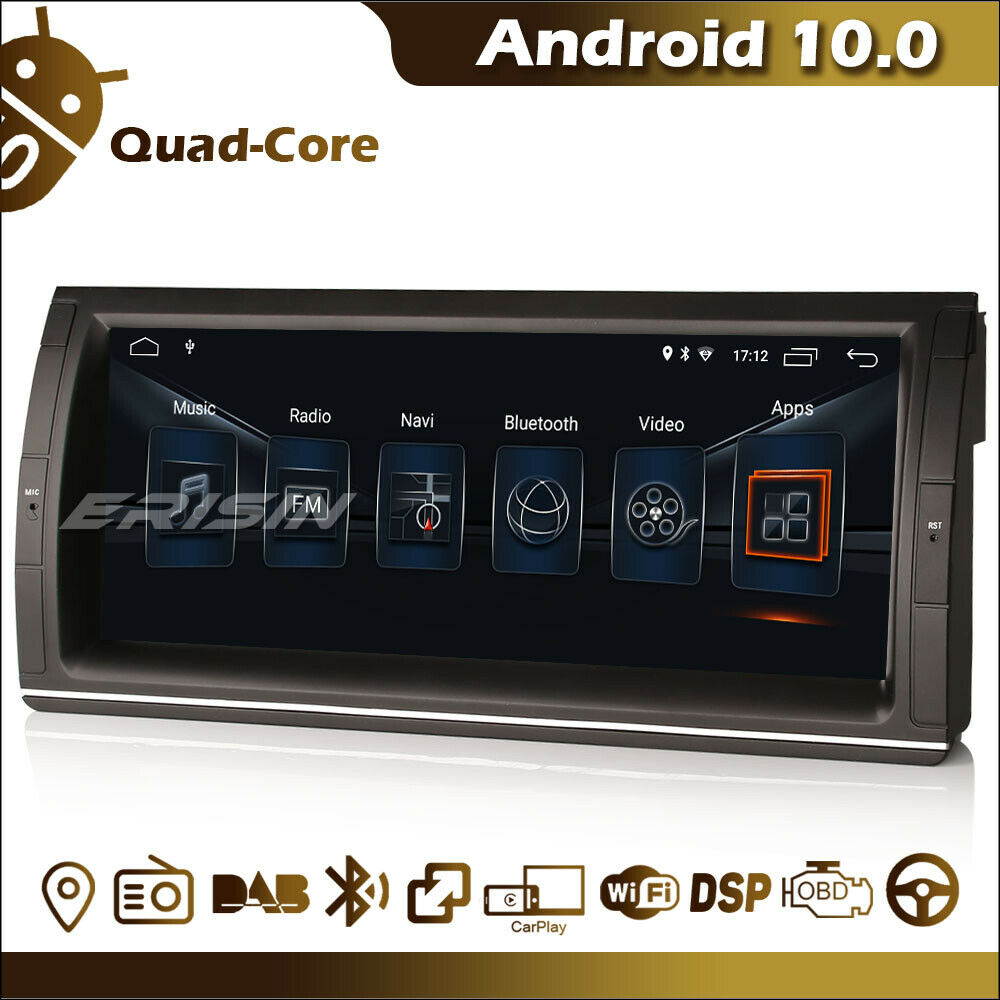

Pour commencer j'ai choisi un Erinsin de dernière génération en 10 P .




La rallonge de 6 M pas forcement utile mais plus simple a brancher


Les 5 câble RCA pour me raccordera mon amplis 4+2 Focal



Les rallonges USB avec prises encastrables pour que rien ne traîne  , 1 prise double et 1 simple pour devant



Le panneau arrière avec connectique



Cela vas représenter un gros travail car je vais passer par le centre sous console car je dois encastrer 2 USB a coté de la prise Faxe

Rallonge de 6 M reçu , bel qualité de finition , tresse noire e finition ruban tissus adhésif noir aux extrémités .
Reste les câbles RCA , longueur 6 M .

Specification
Conductors 3 x 0.20 mm bare silver plated oxygen-free copper

4 x 0.20 mm bare ultra-pure oxygen-free copper
Conductor size 7 x 0.20 mm, 0.22 mm2, AWG 24/7
Insulation Foamed polyethylene
Screen 1 0.40 mm conductive thermoplastic
Screen 2 80 x 0.10 mm close lap spiral bare oxygen-free copper
Jacket material Flexible PVC/Neoprene composite
Overall diameter 6.00 ± 0.15 mm
Bend radius 10 x overall diameter
Resistance Conductor < 90 Ohm/km

Insulation > 5000 MOhm/km
Capacitance Core to screen < 90 pF/m

QUALITÉ AUDIOPHILE Lead utilisant des matériaux et des composants audio de haute qualité.

Fils audio de haute qualité fabriqués à la main par des professionnels.

Chaque câble est fait à la main et fini à un niveau élevé à l'aide de la soudure à l'argent Oyaide SS-47 de qualité audio pour une finition professionnelle complète. Chaque câble est ensuite testé mécaniquement et électroniquement avant expédition.

Connecteurs:

Fiches phono RCA Neutrik REAN NYS373 de haute qualité Corps moulé sous pression, contacts plaqués or,

Terminaisons soudées:

Soudure à l'argent Oyaide SS-47 de qualité audio

Le SS-47, la soudure haute fidélité originale d'Oyaide, est produit afin de maximiser la capacité des câbles et des connecteurs en éliminant son caractère sonore.

Après un examen attentif de l'importance de la zone de contact et de jonction, Oyaide a finalement réussi à produire la soudure spécialisée audio haute fidélité.

Ils ont essayé d'améliorer la qualité en sélectionnant toujours le meilleur matériau. Il n'y a pas d'exception à propos de cette soudure de qualité audio, SS-47. Comparé aux soudures générales qui contiennent généralement de l'étain pur 3N (99,9%), le SS-47 contient de l'étain pur 4N (99,993%) obtenu en excluant les impuretés au maximum

En outre, 4,7% d'argent et 1,7% de cuivre sont contenus dans le but d'améliorer la conductivité électrique et la durabilité.

Hate de voir le reste de l’installation! et un petit tuto peut etre

matmathias a écrit:

Hate de voir le reste de l’installation! et un petit tuto peut etre

Tu es dans le tuto en faite .

Jean Luc a écrit:

matmathias a écrit:

Hate de voir le reste de l’installation! et un petit tuto peut etre

Tu ais dans le tuto en faite .

J'ai pas compris... tu voulais dire "tu es dans le tuto en fait"?

tu as pas de photos pour le tuto?

Je le commence a peine et surtout je n'ais pas tout reçu .

Salut a tous , comme demain nous attaquons la partie démontage et pose du multimédia , je joints ce splendide tuto .

https://www.amicalee38.org/t4631-depose-de-la-console-en-bois

Je vais suivre ton tuto avec attention , j'ai voulu mettre un poste android avec rallonge sur celle de mon frère aucun son , même en changeant l'ampli je ne comprend plus rien et suis désespérer.

Pas si sur que cela t'aide vraiment ou un minimum , car tout dépends de pas mal de choses , amplis ajouté ou pas , raccordement en filaire ou pas , le chois des rallonges si tout passe en RCA qui peut vite revenir cher dans mon montage les 5 câble de 6 M 120 € , prises USB a encastrer 30 € ect .

Pour tester ton appareil tu peux le brancher direct dans le coffre a la grosse prise sans la rallonge et faire un essais a blanc sur la rallonge non passée .

Tu as un amplis origine ou pas ? dsp ou pas ?

Hello,

Pour mon info, le AVIN Avant 4 se rapprochant davantage de l’origine n’a pas retenu ton attention ?
Il offre également la possibilité du CarPlay.

Si a une époque mais le Erinsin aussi a le Carplay en fait il a tout pareil mais en natif et pas en options , et associé au reste de mon instal en tout Focal sa me suffit amplement pour la qualité audio que je recherche .
De plus je voulais un grand écran pour le confort , le AVIN Avant 4 ne l'offre pas .

Pour le moment nous avons déposé tout les module du coffre qui ne servirons plus , hors téléphone , toute la console est déposée depuis le tableau de bord jusque la banquette AR (gros taf ) , les rallonges RCA sont passées ainsi que la grande gaine de 6 M qui est bien trop longue , j'ai modifié la façade recevant la tablette audio qui est en alu pour l'intégration car on ne peut dire fait pour E38 réel mais sa se fait bien et sans rien voir d'apparent .


Des photo explicatives   suivrons ainsi qu'une vidéo son avec et sans l'amplis Focal .
Pour le moment au vues des essayes je suis pleinement convaincu par ce Erisin

https://www.ebay.fr/itm/Android-10-0-Autoradio-10-25-tactile-GPS-Bluetooth-TNT-CarPlay-DSP-BMW-E39-E53/313058337104?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

Faut dire qu’il est bien moins cher mais pas ***çu pour la e38 comme beaucoup d’autres..

Intéressé par ton retour sur cette installation

Sa prends tout juste une demi heure pour le rendre 100% compatible , une lime douce et une fraise pour métaux .

Jean Luc a écrit:

Pour tester ton appareil tu peux le brancher direct dans le coffre a la grosse prise sans la rallonge et faire un essais a blanc sur la rallonge non passée .

Tu as un amplis origine ou pas ?  dsp ou pas ?

J'ai essayé à blanc direct au niveau du coffre , toujours rien pas de son Oui ampli d'origine et pas d'option dsp . J'ai eu un doute en remplaçant l'ampli toujours rien pas de son .

Pensant que le poste était défectueux , j'ai mis un poste classique à blanc au niveau du coffre rien toujours pas de son, même en changeant l'ampli par un d'origine .

Quand je remet le bm24 le son sort que 2 min puis se coupe aussitot.

Normal il ne faut pas d'ampli avec le branchement d'origine , donc pas de Bm 24 ou autres module .

Donc l'ampli d'origine avec un poste android c'est normal qu'il ne sort pas de son?? Il faut refaire un cablage sans passer par l'ampli d'origine???

Oui .

Install presque finie , toutes les prises USB sont intégrée comme si d'origine , le son est encore meilleur que je ne le pensé après réglage pointu des 30 bandes du DSP ....Amplis pas fini donc sans les deux Sub Focal

quand tu aura fini tu nous fera une petite photo de l’intégration de tes amplis et sub

L'amplis restera la place actuel , le caisson c'est un caisson de plage de E38 modifié pour recevoir 2 sub a la place des 4 d'origines qui ne sont pas de vrais sub .

Photos d'il y a 2 ans .

Intégration des USB .





Passage central des nappes .

Le coffre

Je laisse le lecteur en entendant mieux pour le trou .

En console





A blanc

Salut.petit déterrage.
Comment a tu fait pour avoir le son finalement.
Car si j ai bien. Compris.
Android égale pas de son
Merci

Salut tu dois passer les branchement directement sur la rallonge de 6 mettre , faut supprimer l'ampli.
